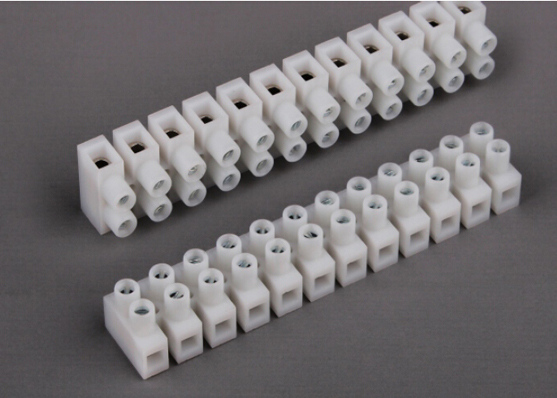

- 产品名称: 端子台（平底型）PA7F
- 料号名称: 端子台（平底型）PA7F_端子台系列
底座：平底
胶壳：PA66工程塑料，UL 94V-2阻燃等级
温度：105℃（UL），-30℃ to T110℃
线座：铜板附铜片，镀锌
压片：不锈钢材质，型号字尾DS附压片
螺丝：铁线，镀锌
裸线：PA7（DS)约5.0mm/0.20in.；
PA9(DS)约6.5mm/0.26in.；
PA9(DS)约6.5mm/0.26in.；
排线：标准12排，可根据客户要求裁切
产品详细

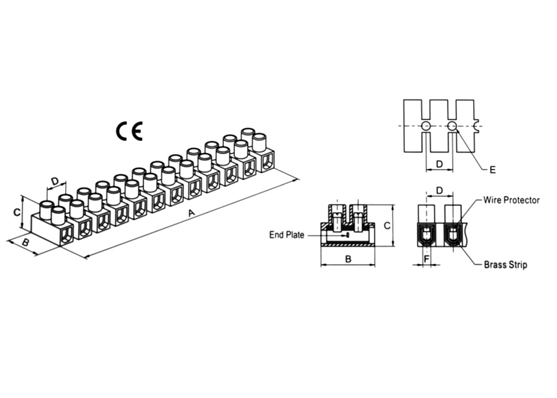

型号 | 适用电源/Wire Range | 螺丝 | 尺寸 Dimensions(mm) | 包装单位 | Download | ||||||
Cross-Sec. | AWG.Cu | A | B | C | D | E | F | ||||
| PA7F | 1.5mm² | #22-#12 Sol/Str | M2.6×5 | 96.20 | 17.00 | 13.50 | 8.20 | 2.90 | 2.8±0.1 | 50Pcs/Bag 500Pcs/Ctn | 下载 |
| PA9F | 2.5mm² | #22-#12 Sol/Str | M3.0×6 | 116.8 | 20.20 | 16.20 | 10.00 | 3.60 | 3.2±0.1 | 50Pcs/Bag 500Pcs/Ctn | 下载 |
| PA9FDS | 2.5mm² | #22-#12 Sol/Str | M3.0×6 | 116.8 | 20.20 | 16.20 | 10.00 | 3.60 | 3.2±0.1 | 50Pcs/Bag 500Pcs/Ctn | 下载 |
型号 | 安规认证与电气规格/Approvals & Ratings | Download | ||||
| PA7F |  | 450V,17.5A,1.5mm² |  | 300V,20A,#22-#12 | 下载 | |
| PA9F |  | 450V,24A,2.5mm² |  | 600V,30A,#22-#12 | 下载 | |
| PA9FDS | | 450V,24A,2.5mm² | | 600V,30A,#22-#12 | 下载 | |
