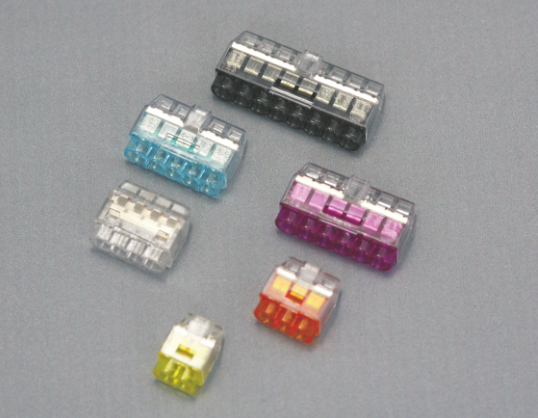

  • 产品名称: 插式接线头HCPM
  • 料号名称: 插式接线头HCPM_连接器系列
胶壳:PC,UL94V-2阻燃等级,高透光度,耐候性佳
线座:高导电性铜材,钢板,不锈钢
特点:共有六种规格,适合于单,多股电线:将电线插入线槽即可,提供迅速可靠的装配方式
裸线:剥线11mm/0.43in
认证:通过UL列名,VDE,FI及CQC认证
用途:适用于灯饰制造,接线盒,控制板安全/警报系统,预制架线系统,照明设备式样翻新等
线径:适用于下列单股及多股銅材电线:
            欧规:单股硬线 - 0.5-2.5mm2,Rigid Single-Core 多股硬线 - 0.5-2.5mm2,Rigid Multi-Core
美规:单股 - #22-#12 AWG,Sol Cu
             多股 - #22 Cu,Str AWG(少于或等于7芯)
                   #20 Cu,Str AWG(少于或等于10芯)
                   #18 Cu,Str AWG(少于或等于16芯)
                   #16 Cu,Str AWG(少于或等于26芯)
                   #14 Cu,Str AWG(少于或等于19芯)
                   #12 Cu,Str AWG(少于或等于19芯)

产品详细

型号
Model

极数
Poles

颜色
Color

电气规格
Electrical Ratings

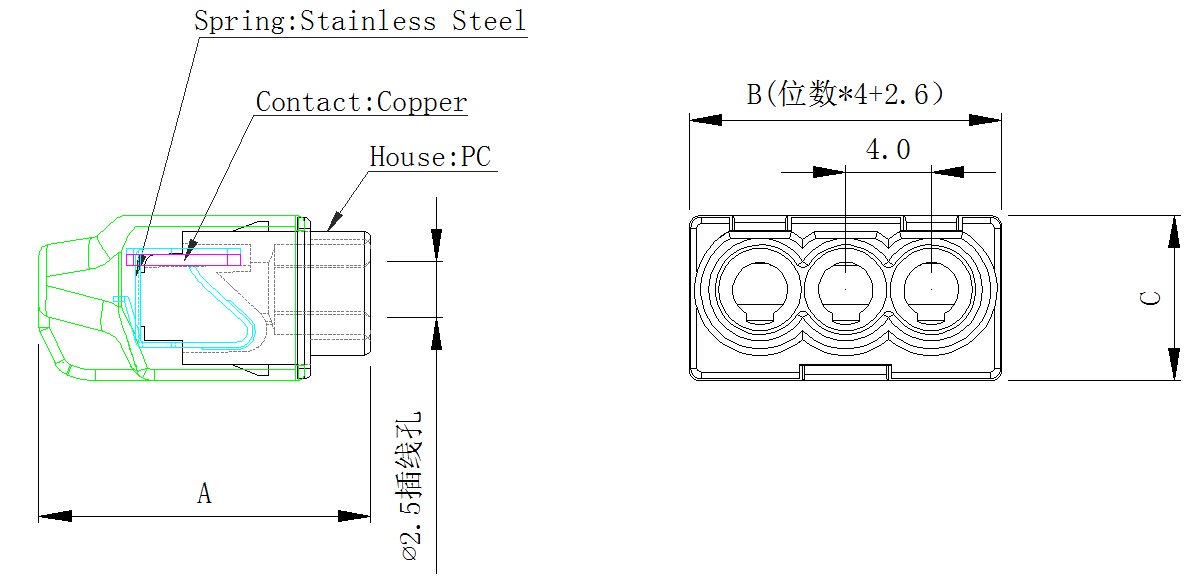

尺寸/Dimensions(mm)

包装单位
Packing

Download

A

B

C

HCPM-22黄色
Yellow
IEC:24A,450V,T110℃
UL:600V,105℃(221℉)
15.510.67.7500 Pcs/Bag
5000 Pcs/Ctn
下载
HCPM-33橘色
Orange
IEC:24A,450V,T110℃
UL:600V,105℃(221℉)
15.514.67.7400 Pcs/Bag
4000 Pcs/Ctn
下载
HCPM-44透明
Clear
IEC:24A,450V,T110℃
UL:600V,105℃(221℉)
15.518.67.7300 Pcs/Bag
3000 Pcs/Ctn
下载
HCPM-55蓝色
Blue
IEC:24A,450V,T110℃
UL:600V,105℃(221℉)
15.522.67.7300 Pcs/Bag
3000 Pcs/Ctn
下载
HCPM-6 6 紫色
Purple
IEC:24A,450V,T110℃
UL:600V,105℃(221℉)
15.5 26.6 7.7 250 Pcs/Bag
2500 Pcs/Ctn
下载
HCPM-88黑色
Black
IEC:24A,450V,T110℃
UL:600V,105℃(221℉)
15.534.67.7250 Pcs/Bag
2500 Pcs/Ctn
下载
