  • 产品名称: 端子台(底座加高型)PA8H
  • 料号名称: 端子台(底座加高型)PA8H_端子台系列
底座:加高1.0-2.5mm
胶壳:PA66工程塑料,UL 94V-2或94V-0阻燃等级
温度:105℃(UL),-30℃ to110℃、T140℃(IEC)
线座:铜合金,镀镍
螺丝:铁线,镀锌
裸线:PA8约5.0mm/0.20in.;
            PA10约6.5mm/0.26in.;
            PA12约7.0mm/0.28in.;
            PA14约9.0mm/0.35in.;
            PA16约10.0mm/0.39in.;
           PA18约13.0m/0.51in.。
排线:标准12排,可根据客户要求裁切

产品详细

型号
Model

订单编号
Order No.

适用电源/Wire Range

螺丝
Screw

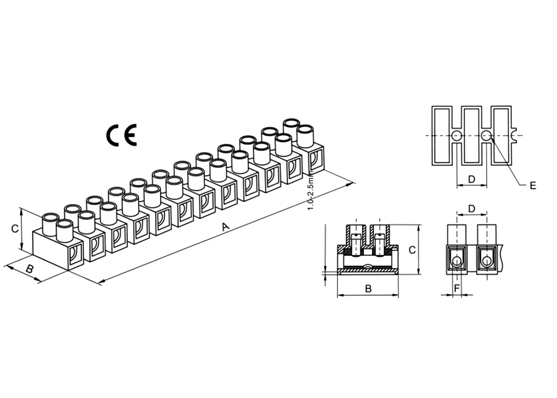

尺寸 Dimensions(mm)

包装单位
Packing

Download

Cross-Sec.

AWG,Cu

A B C D E F
PA8PA8H0.75-2.5mm²#22-#12
Sol/Str
M2.6×596.2017.0014.508.202.902.8±0.150Pcs/Bag
500Pcs/Ctn
下载
PA10PA10H1.0-4.0mm²#22-#10 Sol
#22-#12 Str
M3.0×6117.220.2016.8010.003.603.4±0.150Pcs/Bag
500Pcs/Ctn
下载
PA12PA12H6mm²#22-#10
Sol/Str
M3.5×7140.723.8019.0012.003.904.2±0.140Pcs/Bag
400Pcs/Ctn
下载
PA14PA14H10mm²#20-#8
Sol/Str
M4.0×9158.025.6025.0013.504.405.0±0.125Pcs/Bag
250Pcs/Ctn
下载
PA16PA16H16mm²#14-#6
Sol/Str
M4.0×9170.028.1023.0014.504.206.0±0.110Pcs/Bag
200Pcs/Ctn
下载
PA18PA18H25mm²#12-#4
Sol/Str
M5.0×10194.437.0028.7016.504.207.0±0.110Pcs/Bag
100Pcs/Ctn
下载

型号
Model

安规认证与电气规格/Approvals & Ratings

Download

PA8
450V,17.5A,2.5mm²
300V,20A,#22-# 12下载
PA10
450V,24A,4.0mm²
300V,30A,#20-# 10下载
PA12
500V,41A,6mm²
300V,35A,#22-# 10下载
PA14
500V,57A,10mm²
300V,50A,#20-# 8下载
PA16
500V,76A,16mm²
300V,68A,#14-# 6下载
PA18
500V,101A,25mm²
300V,87A,#12-# 4下载
